System TeploPipe
to rura o średnicy
20 mm od
polietyleny
wysoki
siła z
ciecz i ogrzewanie

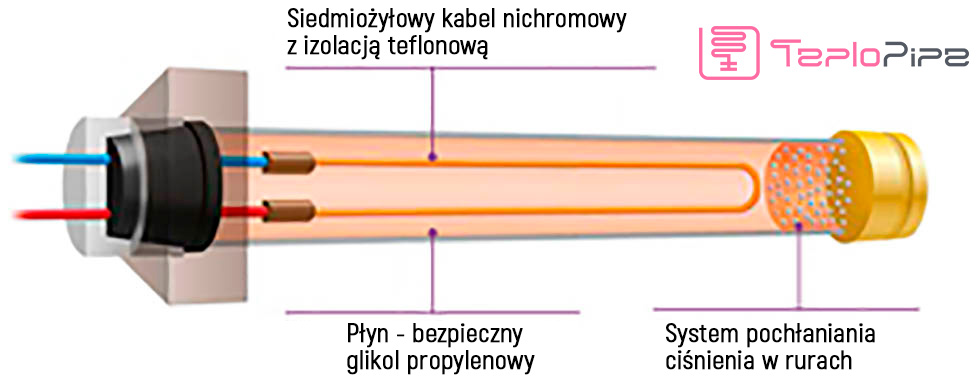

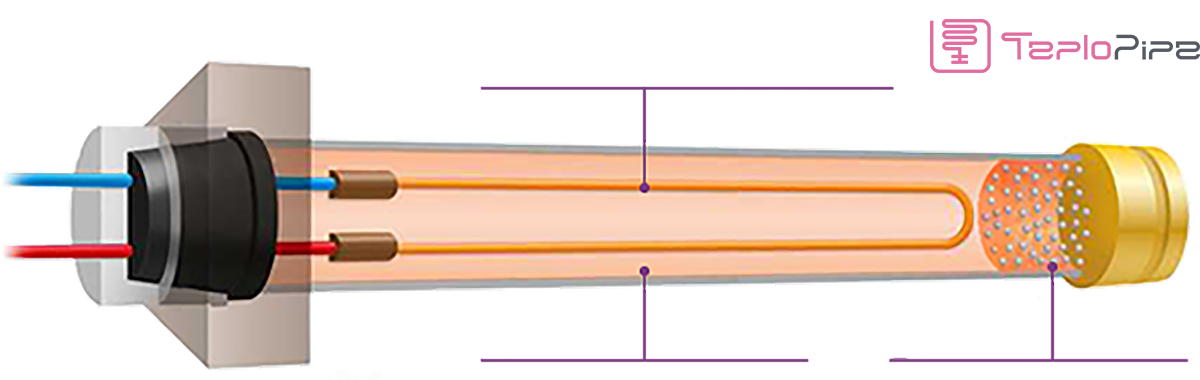

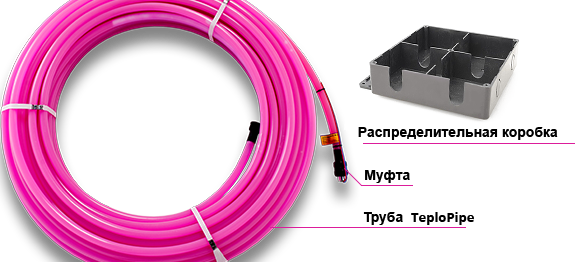

kabel w środku:

Siedmiożyłowy kabel nichromowy z izolacją teflonową

Płyn chłodzący – niezamarzająca ciecz

System pochłaniania ciśnienia w rurach

Charakterystyka

Systemy TeploPipe zasilane są ze źródła prądu przemiennego o częstotliwości 50 Hz i napięciu 220 V. Wymagane jest podłączenie poprzez termostat.

Przeznaczony do ogrzewania domów prywatnych, domków letniskowych, łaźni, loggii, placówek medycznych i dziecięcych, obiektów administracji publicznej, obiektów przemysłowych, a także obiektów sezonowych.

Moc systemu: 40 W/liniowa. m
Komfortowa temperatura:
od +25°C do +30°C podłoga
+21°C powietrza

Maksymalna temperatura ogrzewania:
rury - nie więcej niż +70 °C
podłoga - nie więcej niż +40°C
Żywotność co najmniej 50 lat

pobierz instrukcję

Tabela rozmiarów

№ model	Długość rury	Moc systemu	Powierzchnia, m2			Powierzchnia grzewcza, przy stratach ciepła 100 W/m2	Opór
	Długość rury	Moc systemu	Zalecany krok			Powierzchnia grzewcza, przy stratach ciepła 100 W/m2	Opór
	м	Вт	rozstaw 20 cm	rozstaw 25 cm	rozstaw 30 cm	м2	Ом
XL PIPE DW-005	7	280	1,4	1,75	2,1	до 2,8	150,0 - 195,0
XL PIPE DW-010	14	560	2,8	3,5	4,2	до 5,6	77,7 - 91,0
XL PIPE DW-015	21	840	4,2	5,3	6,3	до 8,4	51,0 - 65,0
XL PIPE DW-020	28	1120	5,6	7	8,4	до 11,2	38,0 - 48,0
XL PIPE DW-025	35	1400	7	8,8	10,5	до 14,0	31,0 - 39,0
XL PIPE DW-030	42	1680	8,4	10,5	12,6	до 16,8	26,0 - 33,0
XL PIPE DW-035	49	1960	9,8	12,3	14,7	до 19,6	22,0 - 29,0
XL PIPE DW-040	56	2240	11,2	14	16,8	до 22,4	21,0 - 26,0
XL PIPE DW-045	63	2520	12,6	15,8	15,8	до 25,2	17,5 - 22,0
XL PIPE DW-050	70	2800	14	17,5	21	до 28,0	16,0 - 21,0
XL PIPE DW-055	77	3080	15,4	19,25	23,1	до 30,8	14,5 - 19,5

pobierz instrukcję

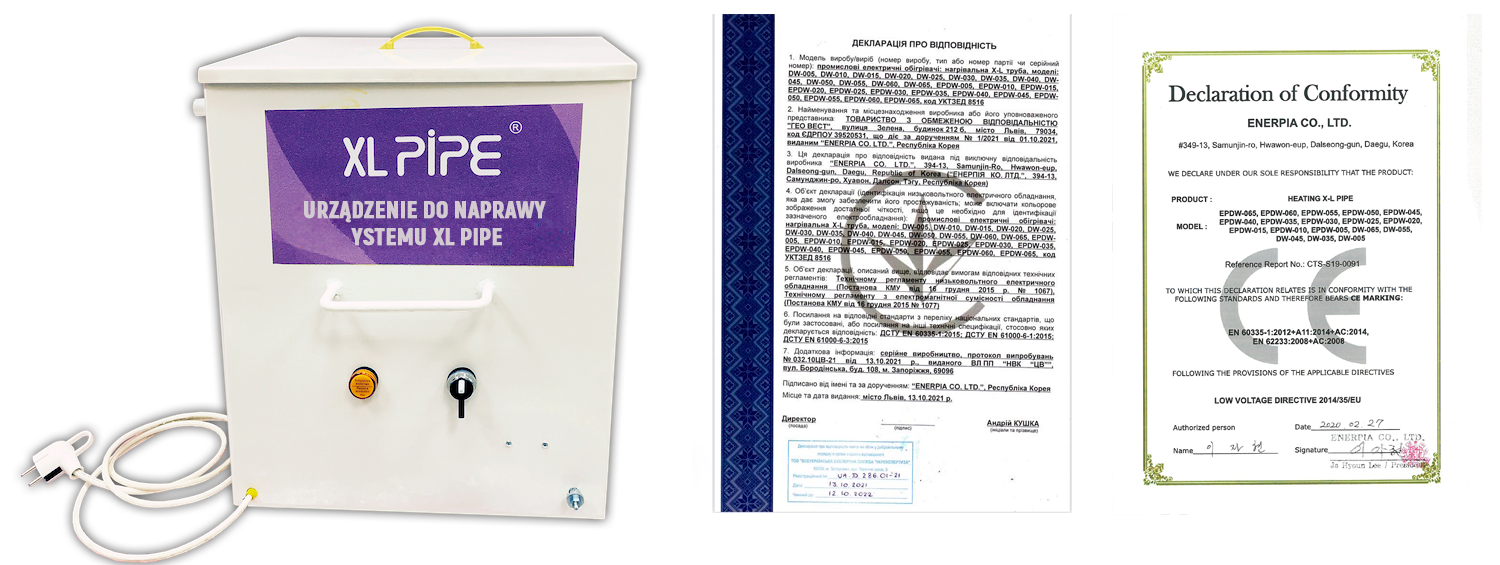

Certyfikacja

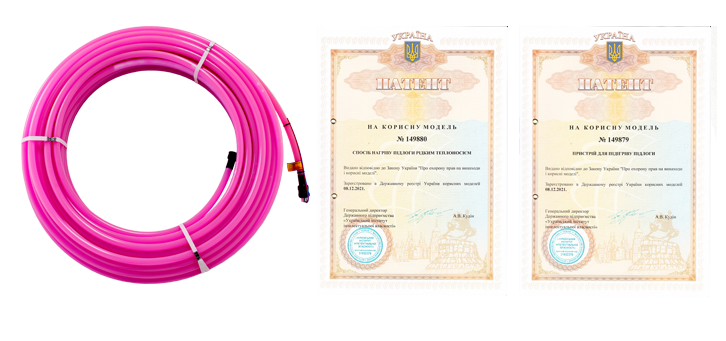

Patent na wzór użytkowy
Wydany 08.12.2021

pobierz instrukcję

Charakterystyka

Tabela rozmiarów

Certyfikacja

Systemy TeploPipe zasilane są ze źródła prądu przemiennego o częstotliwości 50 Hz i napięciu 220 V. Wymagane jest podłączenie poprzez termostat.

Moc systemu: 40 W/liniowa. m
Komfortowa temperatura:
od +25°C do +30°C podłoga
+21°C powietrza

Maksymalna temperatura ogrzewania:
rury - nie więcej niż +70 °C
podłoga - nie więcej niż +40°C
Żywotność co najmniej 50 lat

pobierz instrukcję

№ model	Długość rury	Moc systemu	Powierzchnia, m2			Powierzchnia grzewcza, przy stratach ciepła 100 W/m2	Opór
	Długość rury	Moc systemu	Zalecany krok			Powierzchnia grzewcza, przy stratach ciepła 100 W/m2	Opór
	м	Вт	rozstaw 20 cm	rozstaw 25 cm	rozstaw 30 cm	м2	Ом
XL PIPE DW-005	7	280	1,4	1,75	2,1	до 2,8	150,0 - 195,0
XL PIPE DW-010	14	560	2,8	3,5	4,2	до 5,6	77,7 - 91,0
XL PIPE DW-015	21	840	4,2	5,3	6,3	до 8,4	51,0 - 65,0
XL PIPE DW-020	28	1120	5,6	7	8,4	до 11,2	38,0 - 48,0
XL PIPE DW-025	35	1400	7	8,8	10,5	до 14,0	31,0 - 39,0
XL PIPE DW-030	42	1680	8,4	10,5	12,6	до 16,8	26,0 - 33,0
XL PIPE DW-035	49	1960	9,8	12,3	14,7	до 19,6	22,0 - 29,0
XL PIPE DW-040	56	2240	11,2	14	16,8	до 22,4	21,0 - 26,0
XL PIPE DW-045	63	2520	12,6	15,8	15,8	до 25,2	17,5 - 22,0
XL PIPE DW-050	70	2800	14	17,5	21	до 28,0	16,0 - 21,0
XL PIPE DW-055	77	3080	15,4	19,25	23,1	до 30,8	14,5 - 19,5

pobierz instrukcję

Patent na wzór użytkowy
Wydany 08.12.2021

pobierz instrukcję

Unikalny

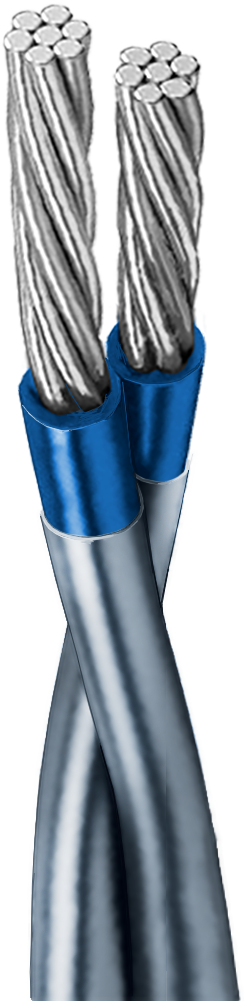

Koreański silikonowy kabel teflonowy

Tylko w naszym kablu zastosowano izolację silikonową i teflonową, zapewniając długoletnią i niezawodną pracę systemu.

Każdy system wykorzystuje własne, specjalne kable nichromowe ze specjalnego stopu.

Teflon nie traci swoich właściwości wraz z upływem lat, nie przepuszcza cieczy i wytrzymuje najwyższe temperatury.

Minimalny okres użytkowania 50 lat

Zakres temperatury pracy kabla: do +350°C.

Temperatura pracy ogrzewanej podłogi w jastrychu: 60-70 stopni

Płyn przeciw zamarzaniu

Niezamarzająca ciecz w rurze

Aby system TeploPipe mógł być instalowany i używany w bardzo zimnych regionach kraju, do rury wlewa się środek przeciw zamarzaniu, który nie zamarza do -30 ° C.

Jeśli temperatura spadnie poniżej tego poziomu, a system nie zostanie włączony, ciecz może zmienić się w stan żelowy, ale z samym systemem nic się nie stanie.

Gdy tylko temperatura wzrośnie powyżej -30 ° C, środek przeciw zamarzaniu ponownie stanie się płynny.

Komponenty fabryczne

Komponenty z Korei Południowej

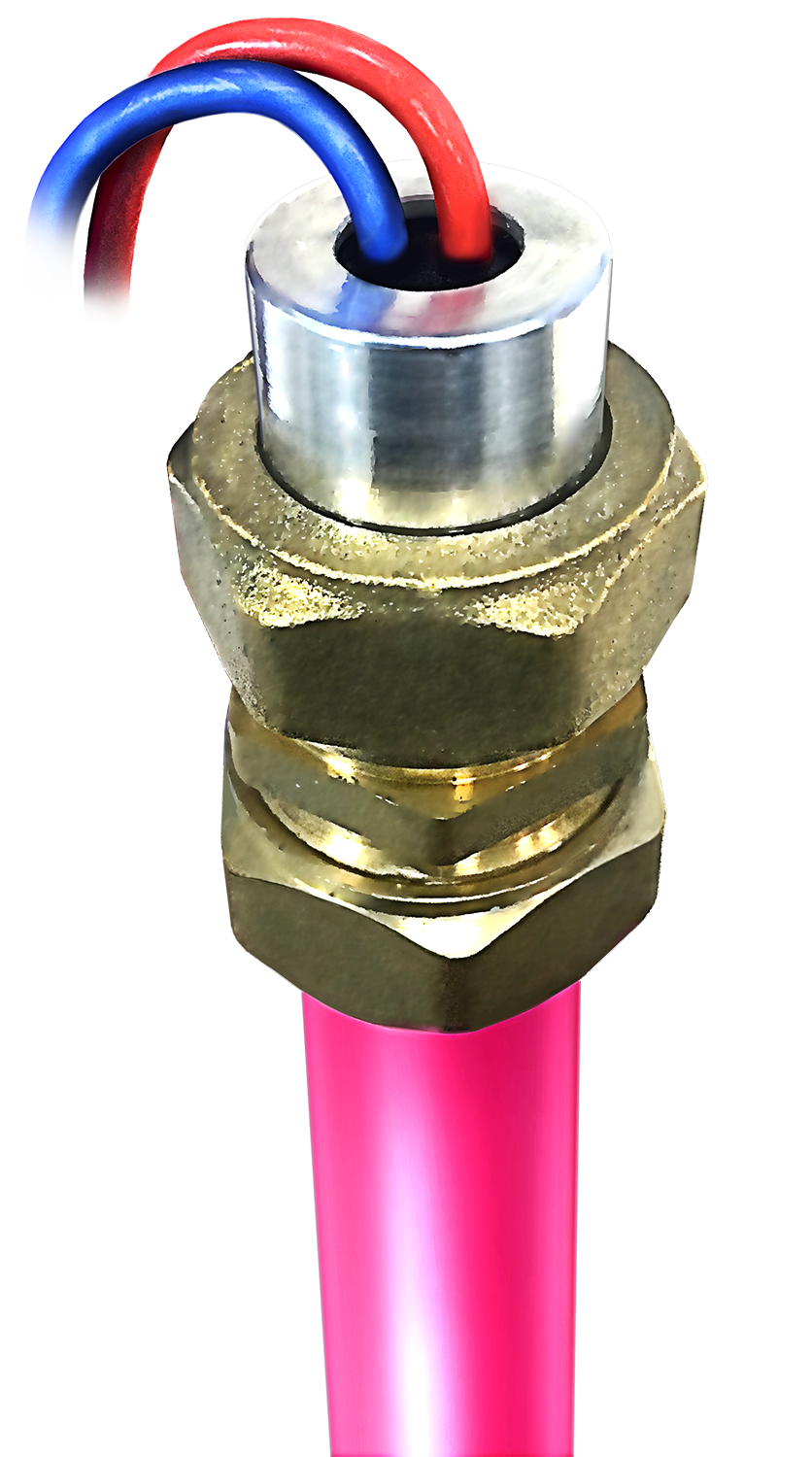

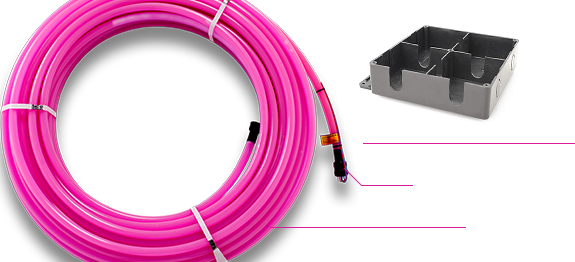

Wszystkie elementy systemu TeploPipe są produkowane fabrycznie: siedmiożyłowy kabel nichromowy, system absorpcji ciśnienia, złączki i inne części.

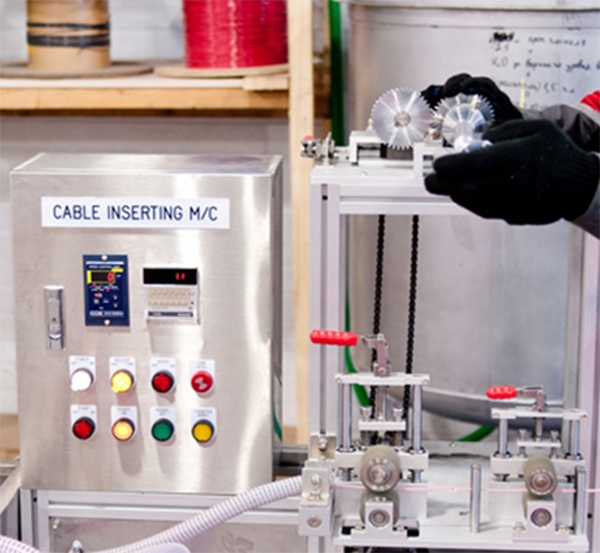

Tylko w warunkach fabrycznych, przy pomocy precyzyjnych maszyn i zespołów, można osiągnąć wysoką jakość montażu.

Wszystkie części są ściśle ze sobą spasowane i zapewniają szczelność układu.

System absorpcji ciśnienia

Opatentowany system absorpcji ciśnienia

Instalowany w każdym systemie TeploPipe.

Wydłuża żywotność systemu.

Opatentowana technologia.

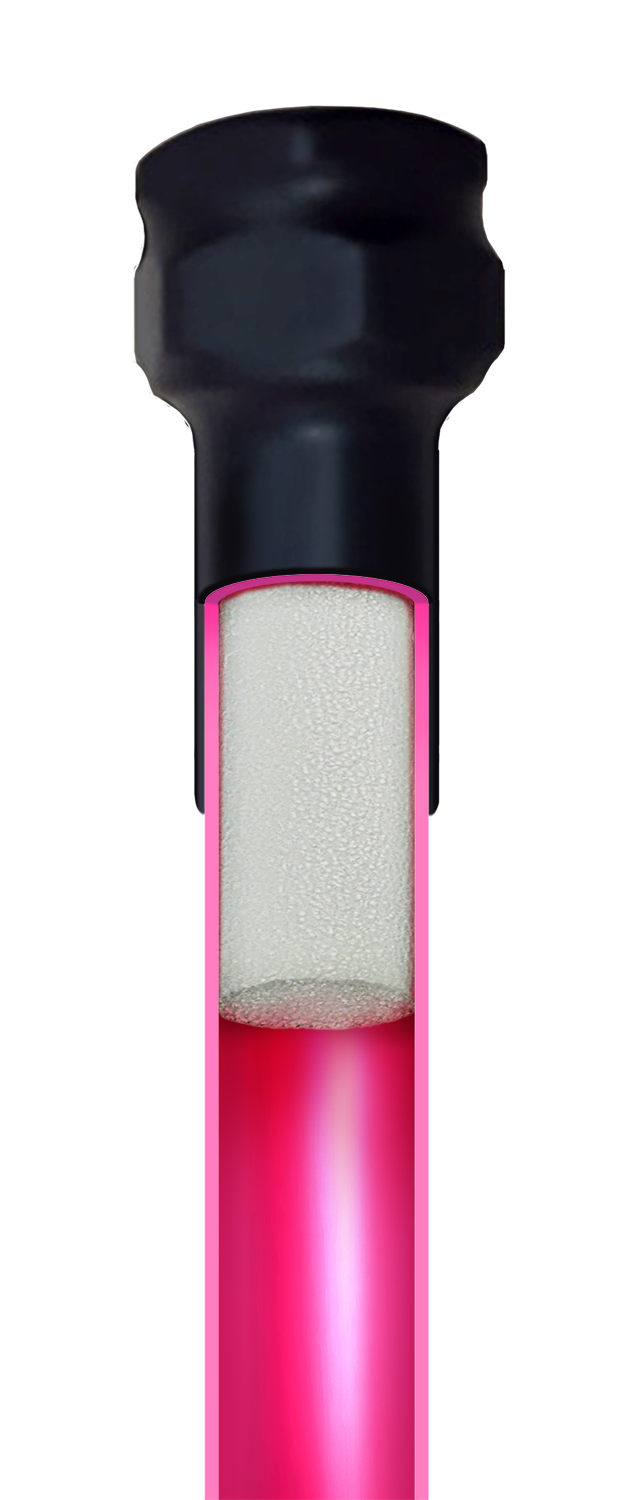

Absorbuje nadciśnienie powstające w rurze podczas podgrzewania płynu chłodzącego i zwiększa roboczą temperaturę ogrzewania z 60 do 80 stopni. Bez tego system może eksplodować.

Unikalny
kabel grzejny

Płyn przeciw zamarzaniu

Komponenty
fabryczne

System absorpcji
ciśnienia

Koreański silikonowy kabel teflonowy

Tylko w naszym kablu zastosowano izolację silikonową i teflonową, zapewniając długoletnią i niezawodną pracę systemu.

Każdy system wykorzystuje własne, specjalne kable nichromowe ze specjalnego stopu.

Teflon nie traci swoich właściwości wraz z upływem lat, nie przepuszcza cieczy i wytrzymuje najwyższe temperatury.

Minimalny okres użytkowania 50 lat

Zakres temperatury pracy kabla: do +350°C.

Temperatura pracy ogrzewanej podłogi w jastrychu: 60-70 stopni

Niezamarzająca ciecz w rurze

Aby system TeploPipe mógł być instalowany i używany w bardzo zimnych regionach kraju, do rury wlewa się środek przeciw zamarzaniu, który nie zamarza do -30 ° C.

Jeśli temperatura spadnie poniżej tego poziomu, a system nie zostanie włączony, ciecz może zmienić się w stan żelowy, ale z samym systemem nic się nie stanie.

Gdy tylko temperatura wzrośnie powyżej -30 ° C, środek przeciw zamarzaniu ponownie stanie się płynny.

Komponenty z Korei Południowej

Wszystkie elementy systemu TeploPipe są produkowane fabrycznie: siedmiożyłowy kabel nichromowy, system absorpcji ciśnienia, złączki i inne części.

Tylko w warunkach fabrycznych, przy pomocy precyzyjnych maszyn i zespołów, można osiągnąć wysoką jakość montażu.

Wszystkie części są ściśle ze sobą spasowane i zapewniają szczelność układu.

Opatentowany system absorpcji ciśnienia

Instalowany w każdym systemie TeploPipe.

Wydłuża żywotność systemu.

Opatentowana technologia.

Absorbuje nadciśnienie powstające w rurze podczas podgrzewania płynu chłodzącego i zwiększa roboczą temperaturę ogrzewania z 60 do 80 stopni. Bez tego system może eksplodować.

Jak wygląda podróbka?

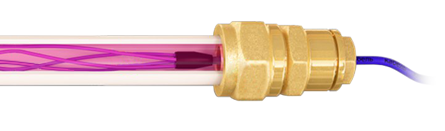

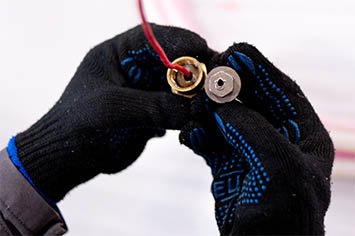

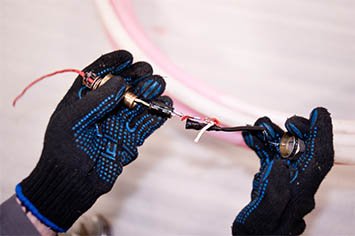

Złączki wykonane własnoręcznie nie zapewniają szczelnego połączenia elementów systemu i umożliwiają przepływ cieczy.

Nie ma urządzenia do naprawy układów, bo... jest opatentowany. Brak centrów serwisowych. Nikt nie daje gwarancji.

Izolacja kabla grzejnego jest zwykła, a nie teflonowa i dlatego nie może wytrzymać obciążenia termicznego przez długi czas. Po kilku latach kabel grzejny stanie się bezużyteczny.

Tani płyn niezamarzający glicerynowy obniża poziom ochrony układu przed zamarzaniem.

Czterech kabli wewnątrz rury fałszywej „Heatpipe” nie da się naprawić. Oryginalny system TeploPipe wykorzystuje dwa kable, które można łatwo wymienić. Podrabiany producent stosuje tanie kable w izolacji silikonowej, bez teflonu.

Uwaga! Firmy kopiujące oryginalny system TeploPipe zamykają działalność, ich klienci przychodzą do nas na naprawy, ale jest to niemożliwe.

Gotowe kosztorysy i projekty

Przykładowe obliczenia dla balkonu 5,1 m2

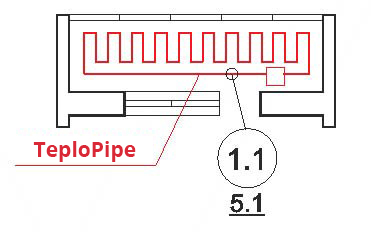

Plan loggi

Numer pokoju	Przeznaczenie pokoju	Model ogrzewania podłogowego	Powierzchnia całkowita, м²	Powierzchnia układania, m²	Moc systemu, kW	Ilość szt.
1.1	Balkon	TeploPipe-010	5.1	2.8-4.2	0.56	1
Wyposażenie dodatkowe			Skrzynka montażowa			1
Wyposażenie dodatkowe			Termostat			1
CAŁKOWITY:				2.8	0.56

Przykład obliczeń dla łaźni o powierzchni 22,4 m²

Plan kąpieli

Numer pokoju	Przeznaczenie pokoju	Model ogrzewania podłogowego	Powierzchnia całkowita, м²	Powierzchnia układania, m²	Moc systemu, kW	Ilość szt.
1.1	Pokój rekreacja	TeploPipe-030	13.4	8.4	1.68	1
1.2	Mycie	TeploPipe-010	4.1	2.8	0.56	1
Wyposażenie dodatkowe			Skrzynka montażowa			2
Wyposażenie dodatkowe			Termostat			2
CAŁKOWITY:				11.2	2.24

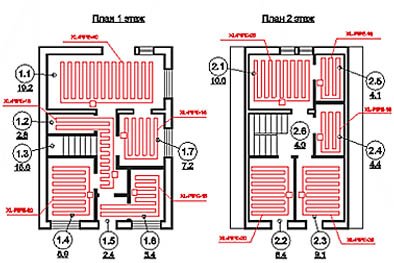

Przykład obliczeń dla domu o powierzchni 102,1 m²

Numer pokoju	Przeznaczenie pokoju	Model ogrzewania podłogowego	Powierzchnia całkowita, м²	Powierzchnia układania, m²	Moc systemu, kW	Ilość szt.
1.1	Hala	TeploPipe-040	19.2	11.2	2.24	1
1.2	Toaleta	TeploPipe-030	2.8	8.4	1.68	1
1.3	Korytarz	TeploPipe-030	15.6	8.4	1.68	1
1.4	Sypialnia №1	TeploPipe-020	8,9	5.6	1,12	1
1,5	Bęben	TeploPipe-015	2.4	4,2	0.84	1
1.6	Gabinet	TeploPipe-010	5.4	2.8	0.56	1
1.7	Kuchnia	TeploPipe-015	7.2	4.2	0.84	1
2.1	Sypialnia №2	TeploPipe-025	10.6	7.0	1.40	1
2.2	Sypialnia №3	TeploPipe-020	8.4	5.6	1.12	1
2.3	Sypialnia №4	TeploPipe-020	9.1	5.6	1.12	1
2.4	Łazienka №1	TeploPipe-010	4.4	2.8	0.56	1
2.5	Łazienka №2	TeploPipe-010	4.1	2.8	0.56	1
Wyposażenie dodatkowe			Skrzynka montażowa			11
Wyposażenie dodatkowe			Termostat			11
CAŁKOWITY:				60.2	12.08

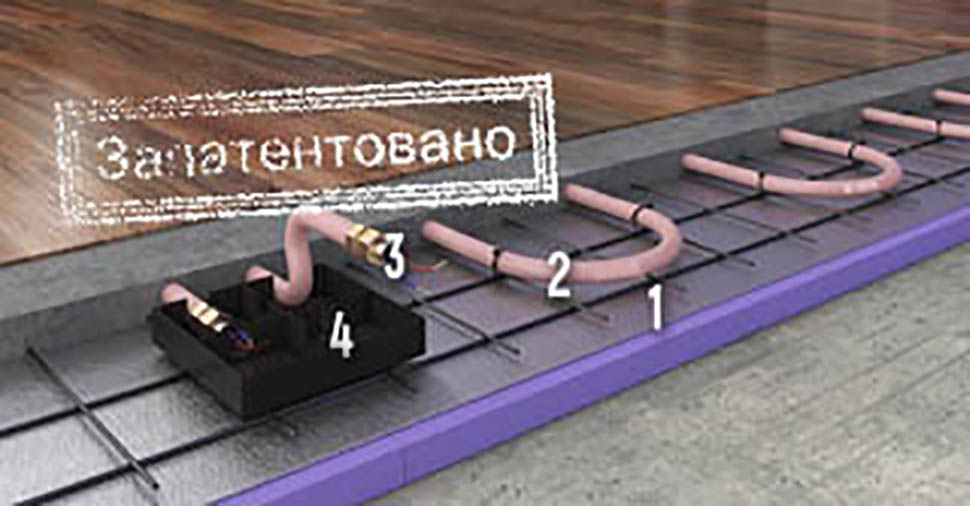

Instalacja systemu

№ model	System zasilania	Długość rury	Powierzchnia grzewcza			Powierzchnia grzewcza
№ model	kW	metrów.	rozstaw 20 cm	rozstaw 25 cm	rozstaw 30 cm	m²
TeploPipe-005	0.28	7 m	1.4	1.75	2.1	2.8
TeploPipe-010	0.56	14 m	2.8	3.5	4.2	5.6
TeploPipe-015	0.84	21 m	4.2	5.3	6.3	8.4
TeploPipe-020	1.12	28 m	5.6	7.0	8.4	11.2
TeploPipe-025	1.4	35 m	7.0	8.8	10.5	14.0
TeploPipe-030	1.68	42 m	8.4	10.5	12.6	16.8
TeploPipe-040	2.24	56 m	11.2	14.0	16.8	22.4
TeploPipe-050	2.8	70 m	14.0	17.5	21.0	28.0
TeploPipe-060	3.36	84 m	16.8	21.0	25.2	33.6

Przykład obliczeń
dla balkonu 5,1 m²

Przykład obliczeń
dla łaźni o powierzchni 22,4 m²

Przykład obliczeń
dla domu o powierzchni 102,1 m²

Instalacja systemu

Plan loggi

Numer pokoju	Przeznaczenie pokoju	Model ogrzewania podłogowego	Powierzchnia całkowita, м²	Powierzchnia układania, m²	Moc systemu, kW	Ilość szt.
1.1	Balkon	TeploPipe-010	5.1	2.8-4.2	0.56	1
Wyposażenie dodatkowe			Skrzynka montażowa			1
Wyposażenie dodatkowe			Termostat			1
CAŁKOWITY:				2.8	0.56

Plan kąpieli

Numer pokoju	Przeznaczenie pokoju	Model ogrzewania podłogowego	Powierzchnia całkowita, м²	Powierzchnia układania, m²	Moc systemu, kW	Ilość szt.
1.1	Pokój rekreacja	TeploPipe-030	13.4	8.4	1.68	1
1.2	Mycie	TeploPipe-010	4.1	2.8	0.56	1
Wyposażenie dodatkowe			Skrzynka montażowa			2
Wyposażenie dodatkowe			Termostat			2
CAŁKOWITY:				11.2	2.24

Numer pokoju	Przeznaczenie pokoju	Model ogrzewania podłogowego	Powierzchnia całkowita, м²	Powierzchnia układania, m²	Moc systemu, kW	Ilość szt.
1.1	Hala	TeploPipe-040	19.2	11.2	2.24	1
1.2	Toaleta	TeploPipe-030	2.8	8.4	1.68	1
1.3	Korytarz	TeploPipe-030	15.6	8.4	1.68	1
1.4	Sypialnia №1	TeploPipe-020	8,9	5.6	1,12	1
1,5	Bęben	TeploPipe-015	2.4	4,2	0.84	1
1.6	Gabinet	TeploPipe-010	5.4	2.8	0.56	1
1.7	Kuchnia	TeploPipe-015	7.2	4.2	0.84	1
2.1	Sypialnia №2	TeploPipe-025	10.6	7.0	1.40	1
2.2	Sypialnia №3	TeploPipe-020	8.4	5.6	1.12	1
2.3	Sypialnia №4	TeploPipe-020	9.1	5.6	1.12	1
2.4	Łazienka №1	TeploPipe-010	4.4	2.8	0.56	1
2.5	Łazienka №2	TeploPipe-010	4.1	2.8	0.56	1
Wyposażenie dodatkowe			Skrzynka montażowa			11
Wyposażenie dodatkowe			Termostat			11
CAŁKOWITY:				60.2	12.08

№ model	System zasilania	Długość rury	Powierzchnia grzewcza			Powierzchnia grzewcza
№ model	kW	metrów.	rozstaw 20 cm	rozstaw 25 cm	rozstaw 30 cm	m²
TeploPipe-005	0.28	7 m	1.4	1.75	2.1	2.8
TeploPipe-010	0.56	14 m	2.8	3.5	4.2	5.6
TeploPipe-015	0.84	21 m	4.2	5.3	6.3	8.4
TeploPipe-020	1.12	28 m	5.6	7.0	8.4	11.2
TeploPipe-025	1.4	35 m	7.0	8.8	10.5	14.0
TeploPipe-030	1.68	42 m	8.4	10.5	12.6	16.8
TeploPipe-040	2.24	56 m	11.2	14.0	16.8	22.4
TeploPipe-050	2.8	70 m	14.0	17.5	21.0	28.0
TeploPipe-060	3.36	84 m	16.8	21.0	25.2	33.6

Kilka zasad samodzielnego doboru systemów TeploPipe

- Całkowita moc wszystkich systemów nie może być mniejsza niż straty ciepła budynku, należy także zapewnić rezerwę mocy wynoszącą około 10%. Powszechnie uważa się, że w naszym paśmie na 1 m² powierzchni mieszkalnej standardowa strata ciepła wynosi 100 W, czyli tzw. dom o powierzchni 100 m² potrzebuje co najmniej 11 kW ciepła, biorąc pod uwagę rezerwę.

- Jednak dane dotyczące mocy 100 W muszą zostać przyjęte w oparciu o strefę klimatyczną i stopień izolacji domu.

- Wybierz jeden lub więcej systemów dla każdego pomieszczenia/strefy w oparciu o powierzchnię pomieszczenia, stopień izolacji domu, strefę klimatyczną i moc systemów.

uzyskaj bezpłatną wycenę

Różnice w stosunku do innych podgrzewanych podłóg

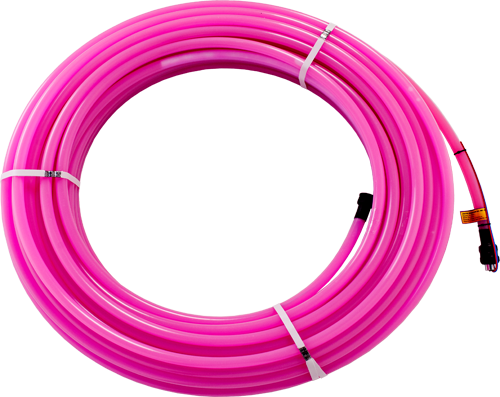

Ciepła podłoga TeploPipe

Można go nawet umieścić pod meblami. Nie boi się, że zostanie zamknięty

System można naprawić poprzez skrzynkę serwisową bez konieczności otwierania podłogi za pomocą aparatu naprawczego

Dłużej gromadzi ciepło wewnątrz rury i w jastrychu. Chłodzi przez co najmniej 4 godziny

Nie boi się pomieszczeń wilgotnych (łazienki, wanny itp.)

Przeznaczony do podstawowego ogrzewania w domach prywatnych i obiektach komercyjnych

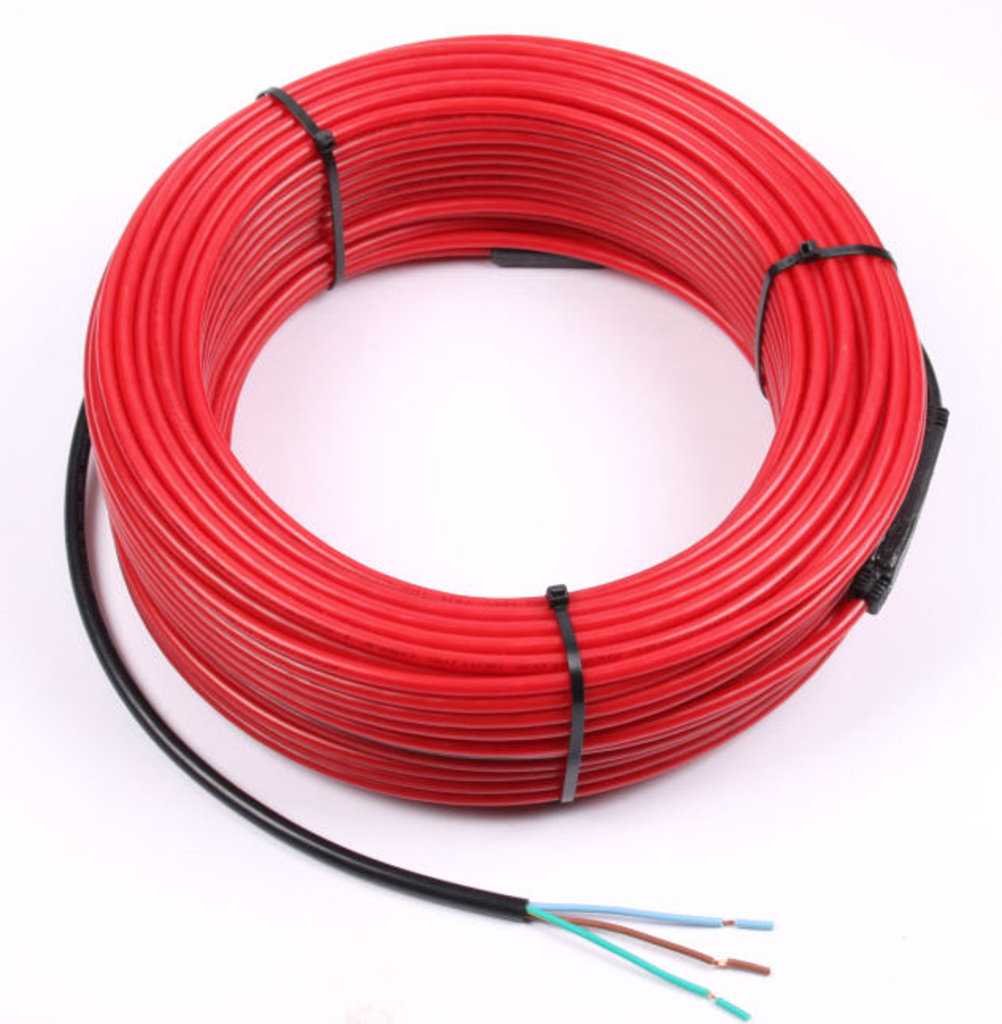

Podłoga kablowa

Nie zaleca się umieszczania pod meblami i grubymi dywanami. Boi się, że zostanie zamknięty

Trudne do naprawy. Naprawiane wyłącznie przez wykwalifikowanych specjalistów. Naprawa bez otwierania wykładziny jest niemożliwa.

Chłodzi się 2 razy szybciej niż TeploPipe

Nie boi się pomieszczeń wilgotnych (łazienki, wanny itp.)

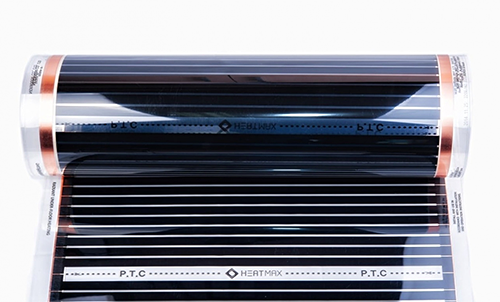

Podłoga filmowa

Nie zaleca się umieszczania pod meblami i grubymi dywanami. Boi się, że zostanie zamknięty

W przypadku uszkodzenia mechanicznego lub przegrzania uszkodzony obszar należy zutylizować

Nie kumuluje ciepła, schładza się w ciągu 15 minut

Nie instalować w wilgotnych pomieszczeniach, istnieje ryzyko porażenia prądem

Trwa 3-5 razy krócej, średnio do 10 lat. Istnieje ryzyko iskrzenia i pożaru

Wniosek:

Elektryczna podłoga wodna TeploPipe to najbardziej wszechstronna i wydajna podłoga podgrzewana. Jego głównym celem jest główne ogrzewanie domu, a nie tylko ogrzewanie podłogowe.

Zmniejsz koszty ogrzewania nawet o 20%dzięki wyjątkowej podgrzewanej elektrycznie wodzie podłodze TeploPipe

Zmniejsz koszty ogrzewania nawet o 20%
dzięki wyjątkowej podgrzewanej elektrycznie wodzie podłodze TeploPipe
